Raspberry Pi 4B ケース装着

 多層プレート式。400円。

ケース

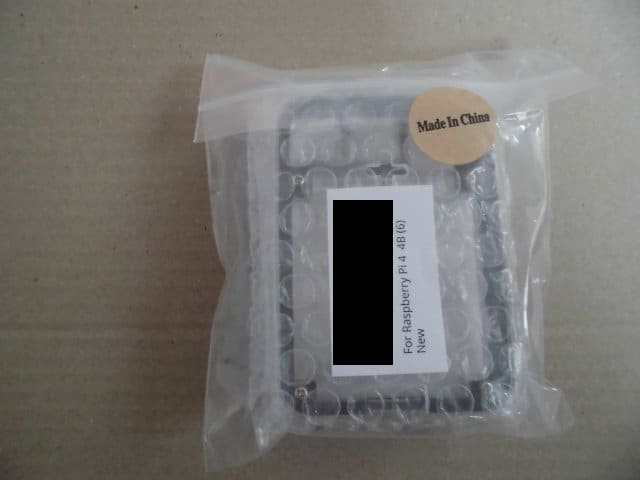

 多層プレート式のケース。ファン・ヒートシンク付で400円だった。

f:id:ytyaru:20191201194757j:plain

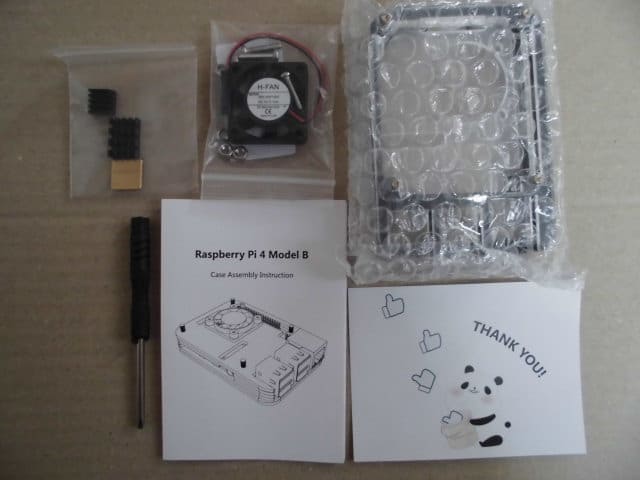

 ただ、ヒートシンクは小さかったので、別途購入したヒートシンクを取付した。

f:id:ytyaru:20191201194857j:plain

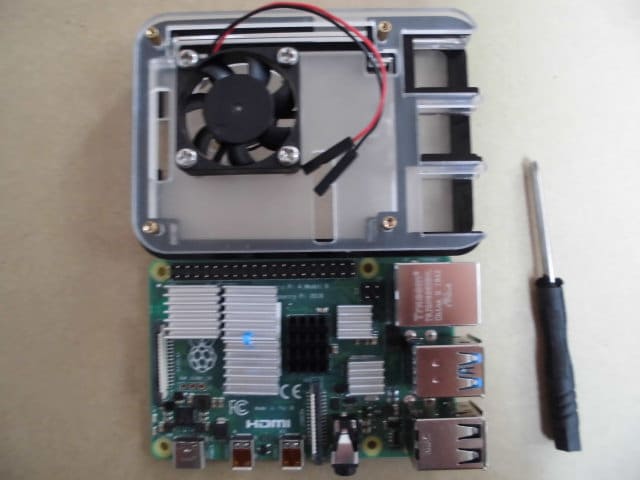

 天板にファンを取付した。

f:id:ytyaru:20191201194956j:plain

組立

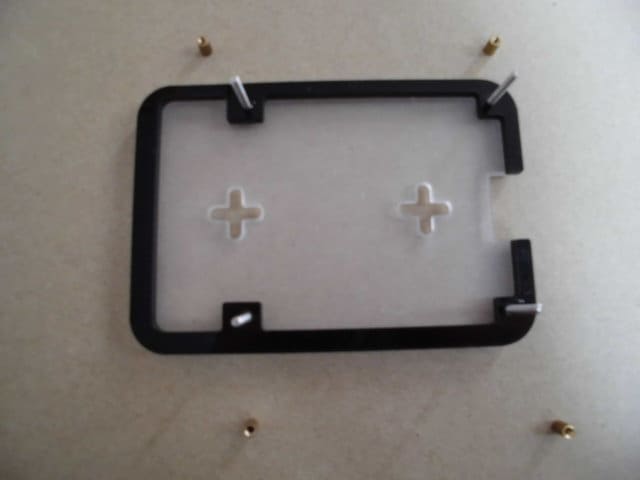

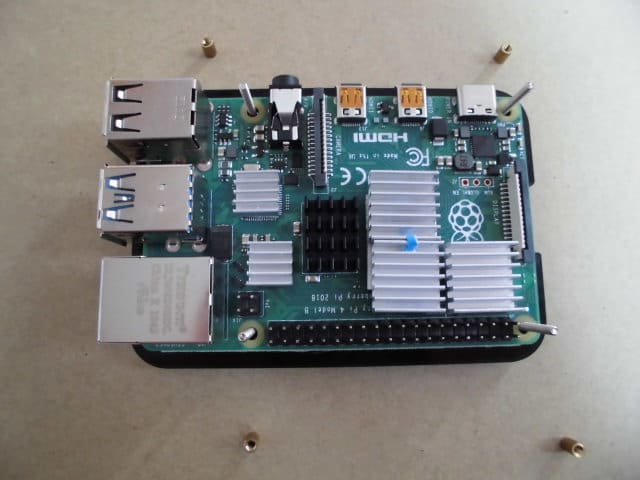

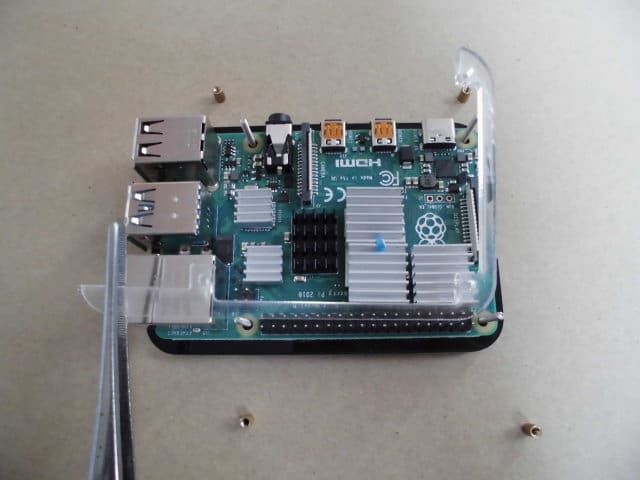

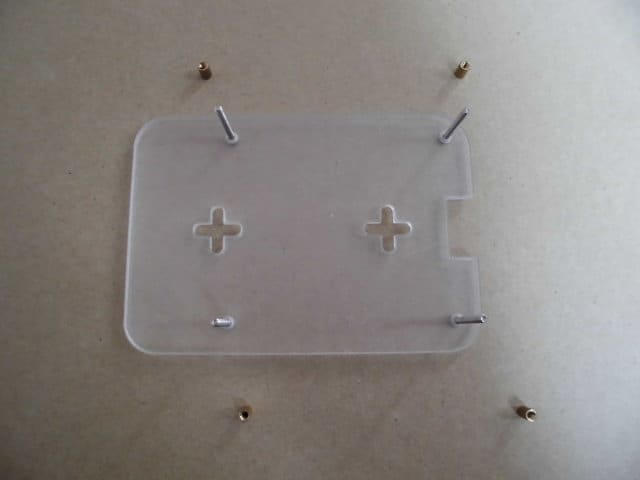

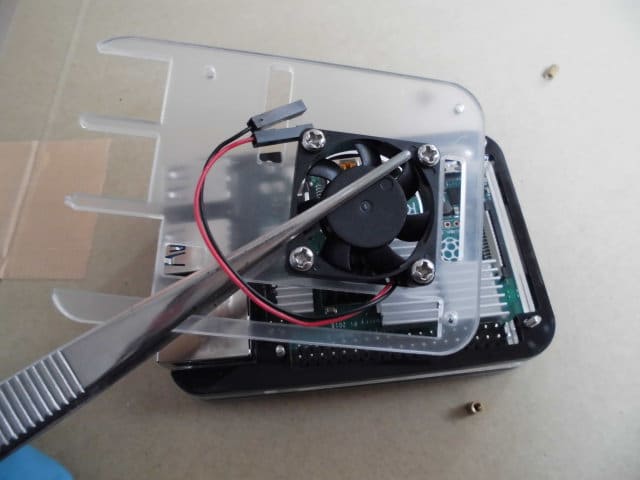

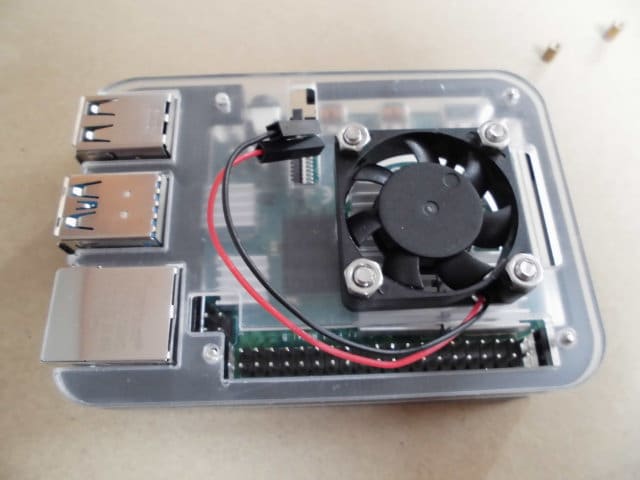

 6枚のプレートを順にのせて組立していく。

f:id:ytyaru:20191201195007j:plain

f:id:ytyaru:20191201195031j:plain

f:id:ytyaru:20191201195042j:plain

f:id:ytyaru:20191201195053j:plain

f:id:ytyaru:20191201195104j:plain

f:id:ytyaru:20191201195114j:plain

f:id:ytyaru:20191201195122j:plain

f:id:ytyaru:20191201195130j:plain

干渉……

f:id:ytyaru:20191201195150j:plain

 ヒートシンクとファンのネジが干渉してしまった。ネジ止めできない……。たぶん同梱のヒートシンクなら大丈夫だったのだろう。でもPi4Bにあれは小さすぎる。

  • ファンのネジはどちらを頭にすべき?
  • ファンの向きはどちらにすべき?

 わからないので適当にやってる。

長いネジを探す

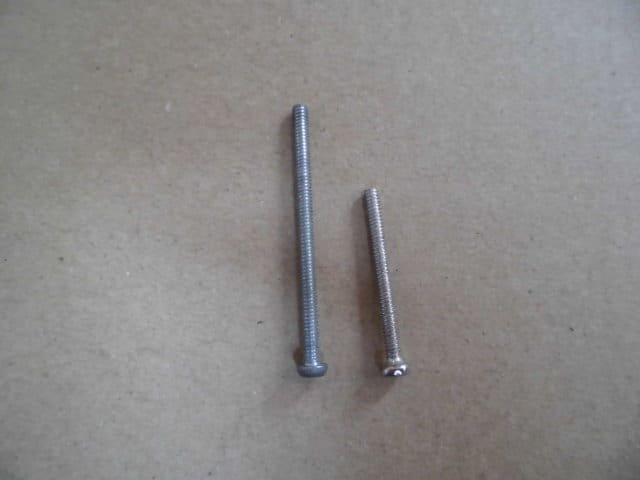

 はるか昔に買ったミニ四駆のパーツから奇跡的に発見。

f:id:ytyaru:20191201195332j:plain

 ついでにワッシャーとスペーサーも発見。これで高さをかさ増しして干渉を回避できるかチャレンジしよう。

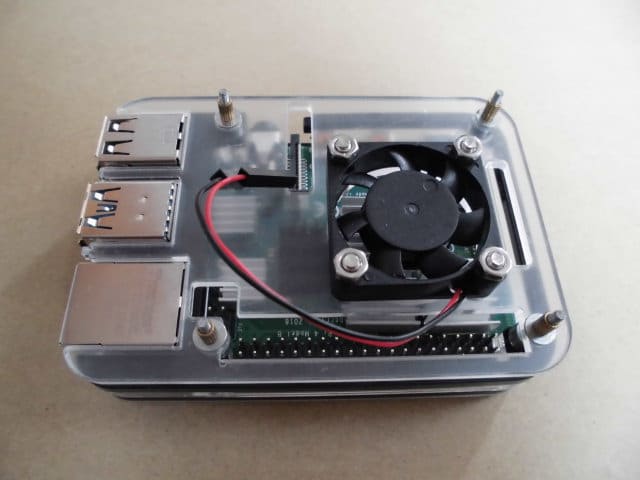

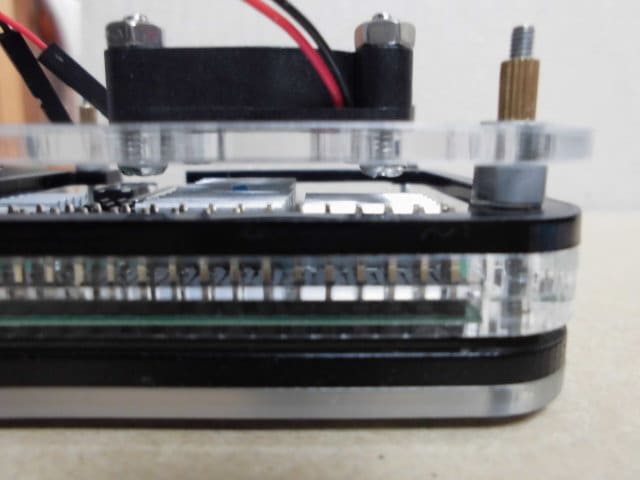

組立2

f:id:ytyaru:20191201195356j:plain

f:id:ytyaru:20191201195613j:plain

f:id:ytyaru:20191201195653j:plain

 できた!

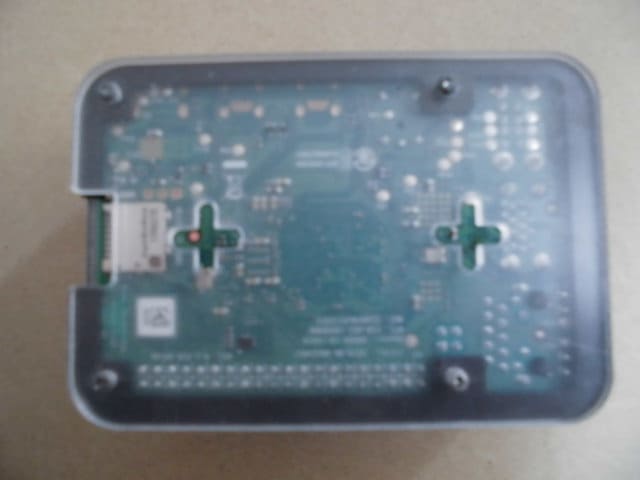

 ついでに裏面も確認。

f:id:ytyaru:20191201201254j:plain

良い点

  • 400円とお安い
  • ファン、ヒートシンク
  • ファンが2PINでなく1PIN*2(3.3Vに接続できる)
  • 取説がわかりやすく親切
    • ファンの取付GPIOピンも5Vと3.3Vの2パターン表記
  • ドライバー付
  • 金色のつまみナット?がいい感じ

悪い点

  • 高さが足りない(長いネジとスペーサーが欲しかった。ワッシャーまであると吉)
  • 足ゴムがない(本体が滑る。ネジが当たり机が痛む)
  • 組立・分解が面倒(必ずホコリが溜まるので掃除することになる)
  • パーツが紛失・破損しやすい(細くてフニャフニャのプレート)

要望

 プレート式なら、GPIO、I2C、PoE、SDカードなど、使わないときは蓋できるプレートもあると嬉しい。ワンタッチで開閉できたら尚よし。

所感

 400円にしてはいい感じ。公式のケースはいらない。ファンなしは死ぬ。

 本当はアルミケースの奴が気になっていた。CPUなどに直接接触して冷やせる奴。でもお高いので、安かったコレで妥協した。

 相変わらず写真がヘタすぎる。
