回路の最後は電流をGNDへ落とす。さもなくば電気が流れない。
前回
- http://ytyaru.hatenablog.com/entry/2019/10/17/000000
- http://ytyaru.hatenablog.com/entry/2019/10/18/000000
- http://ytyaru.hatenablog.com/entry/2019/10/19/000000
- http://ytyaru.hatenablog.com/entry/2019/10/07/000000
- http://ytyaru.hatenablog.com/entry/2019/10/06/000000
- http://ytyaru.hatenablog.com/entry/2019/10/03/000000
- http://ytyaru.hatenablog.com/entry/2019/10/02/000000
- http://ytyaru.hatenablog.com/entry/2019/10/01/000000
今回
- ブラウザでtinkercad.comにアクセスする
- 一番下のボタンをクリックして電子工作シミュレータを起動する
- Arduino UNOを3.3V電源として使用する
- LED点灯する回路をシミュレートする
点灯する配線
Arduinoの3.3V
と書かれた位置から電流が流れる。つまり電流説でいうプラス極。次に抵抗器を経てLEDに。そして最後はGND端子へ。
点灯しない配線
GND端子への配線なし
点灯せず。その理由をこれまでの学習から推測するに以下2つと思われる。
- 電位差(電圧差)がなくて電気が流れない
- 電子は負電荷の性質(クーロン力)により正電荷に引かれることで移動する。それが電流である。なのに導体(銅線)が正電荷側に繋がっていないため、流れようがない。よって電気が流れない
GND端子でなく5V端子へ接続
点灯せず。おそらく理由は以下。
- 電子を流すには異なる極と対になる必要があるが、どちらもプラス極であるため反発しあい流れない

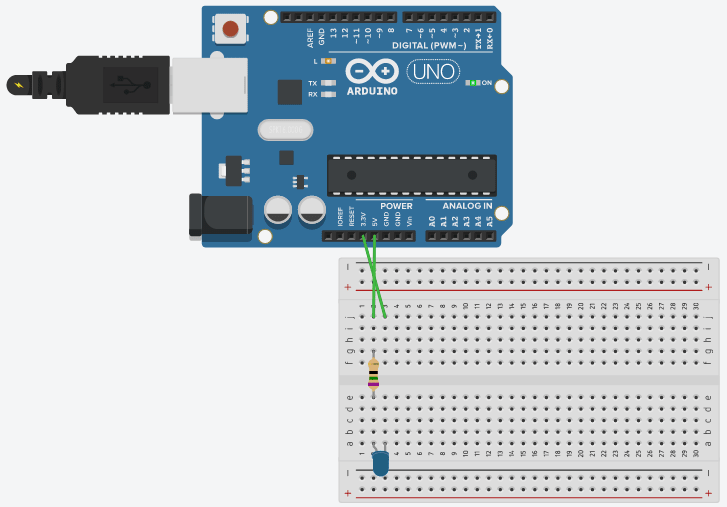

5Vをプラス、3.3Vをマイナスとして接続
点灯せず。おそらく理由は以下。
- 電子を流すには異なる極と対になる必要があるが、どちらもプラス極であるため反発しあい流れない
- 電位差があっても(5V-3.3V)=1.7Vでは電圧不足
まとめ
電子回路の最後はGND端子へ挿そう。
